Модульный переносной магнитопорошковый дефектоскоп МД-М

Модульный переносной магнитопорошковый дефектоскоп МД-М - для ручного магнитопорошкового контроля и воплощает в себе все последние достижения в области неразрушающего контроля методом магнитных частиц.

Дефектоскоп предназначен для замены устаревших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000).

Импульсный дефектоскоп обладает регулировкой тока до 5 000А, памятью настроек контроля, режимом "ток-пауза", автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.

Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей:

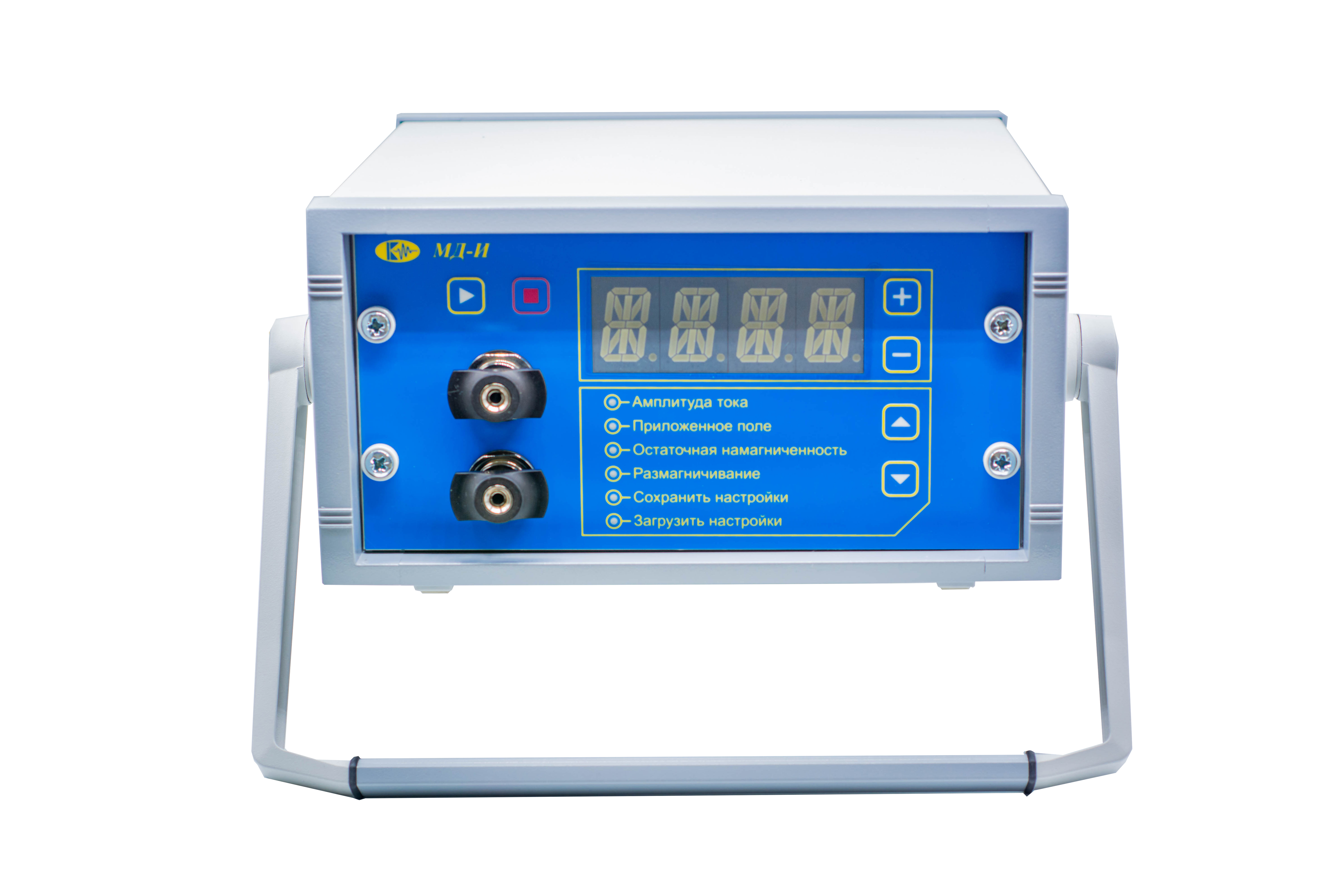

МД-И (импульсного тока)

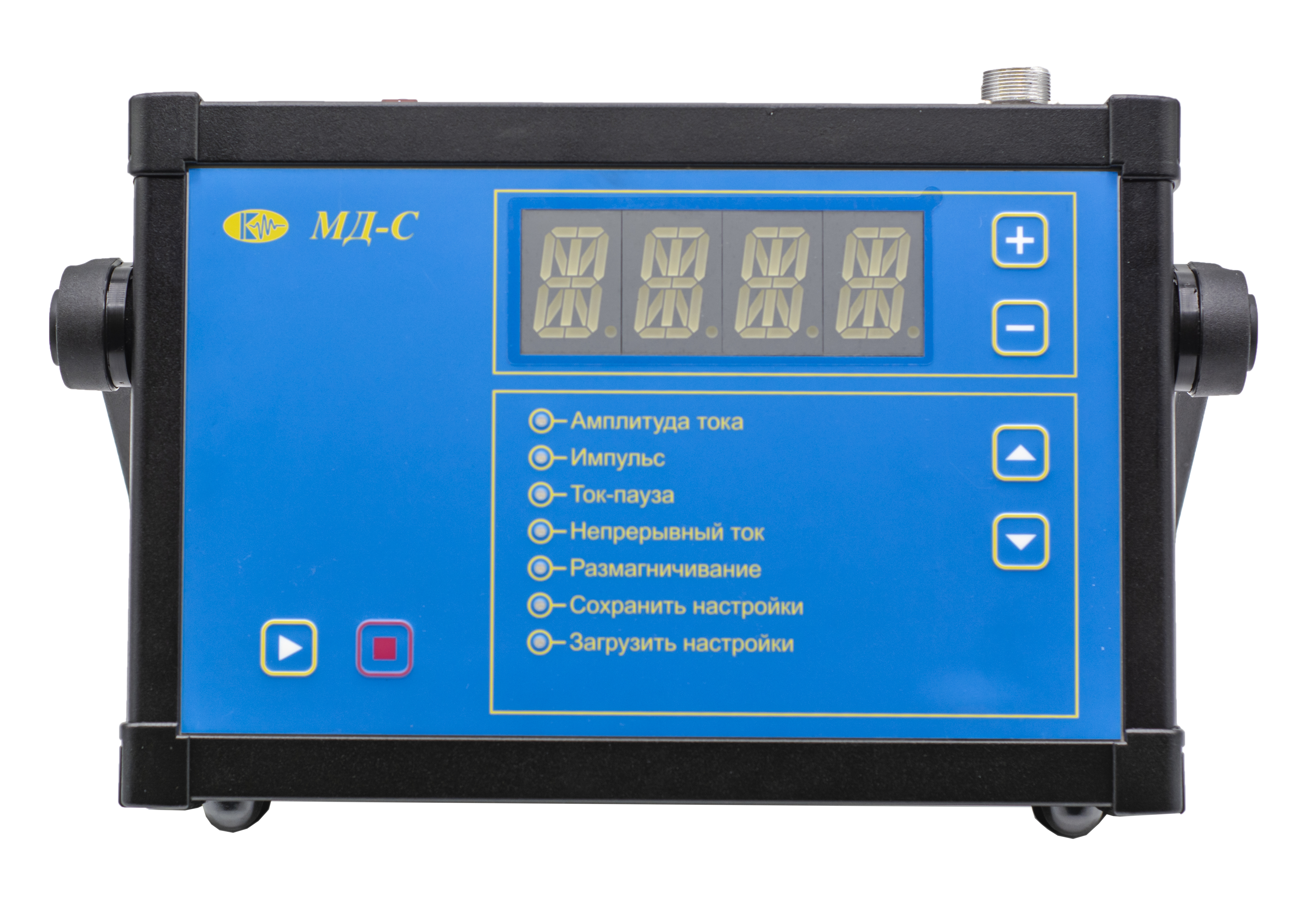

МД-С (соленоид переменного тока)

МД-Э (электромагнит постоянного тока)

В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.

Соответствует требованиям контроля по ГОСТ 21105-87

Отличительные особенности

Регулировка тока до 5 000А при массе импульсного блока всего 7 кг

3 независимых блока прибора

Память настроек

Питание от сети 220В, от бортовой сети самолета 27 В

Автоматическое размагничивание

Технические характеристики

Наибольший регулируемый импульсный ток: 5000 А на стандартном кабеле

Регулировка тока: есть

Длительность импульсов тока: 1,5 мс

Частота следования импульсов: 1 Гц

Измерение тока: есть

Автоматическая установка тока: есть

Режим "ток-пауза": длительность тока 1-10с, длительность паузы 1-10с

Длительность автоматического размагничивания: 30, 60 или 120с

Напряженность поля в соленоиде: 700 А/см

Напряженность поля между полюсами электромагнита: 90 А/см (при расстоянии 100мм)

Сила отрыва электромагнита от плиты МО-1: не менее 200Н

Память: 10 настроек

Режимы работы:

МД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока

МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание

МД-Э: намагничивание и режим автоматического размагничивания

Питание:

МД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27В

МД-С: от сети 220В

Габаритные размеры:

МД-И: 330х150х460 мм

МД-С: 225х170х75 мм

МД-Э: 225х170х75 мм

Масса:

МД-И: 12 кг

МД-С: 2 кг

МД-Э: 2 кг

Комплект поставки

Стандартный

Модуль имульсный МД-И

Модуль соленоида МД-С

Модуль электромагнита МД-Э

Кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м

Кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м

Блок питания сетевой 220В /=24 В - 2

Кабель питания сетевой 220В - 3

Соленоид С-90 к модулю МД-С

MS15 Кабель соединительный для соленоида (МД-М) 1,5м

MР-24 Кабель для питания от бортовой сети 24-27В

Электромагнит PM-5 к модулю МД-Э

Образец стандартный МО-5

Образец стандартный МО-3

Магнитная суспензия Клевер-1 (аэрозоль 500мл)

Комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)

Кейс фирменный противоударный - 3
