Рентгеновский аппарат Арина-9

Рентгеновский аппарат Арина-9 относится к классу портативных генераторов излучения импульсного типа. Применяется в рентгеновской дефектоскопии для контроля объектов в полевых условиях. Позволяет выполнять просвечивание контролируемой зоны с толщиной стенки 18 мм по железу на плёнку AGFA D7 со штатными свинцовыми экранами, с фокусным расстоянием 700 мм и временем экспозиции 10 минут. Рентгеновский пучок на выходе аппарата «Арина-9» имеет угол раскрытия порядка 170°. Прибор можно использовать как для направленного, так и для панорамного просвечивания. Последняя схема применяется для экспонирования из центра трубы и является предпочтительной, т.к. предусматривает всего одну экспозицию. Для закрепления и позиционирования генератора разработана серия приспособлений.

Рентгеновские характеристики

Напряжение и анодный ток в аппарате «Арина-9» не регулируются. В этом отличие импульсных рентгеновских дефектоскопов от генераторов излучения постоянного тока. Генерирующим элементом в «импульсниках» является трубка с холодным катодом. На анод подаётся напряжение в форме кратковременных импульсов, образующих вспышки рентгеновского излучения, следующие друг за другом. Амплитуда импульсов не регулируется и для рентгеновского аппарата «Арина-9» составляет 300 кВ.

Отличительные особенности

Не требует специальных навыков работы

Аппарат Арина-9 требуется, когда

Нужна мобильность. В 90% случаев, с рентгеновским аппаратом «Арина-9» работают в полевых условиях. В 10% — выполняют контроль в труднодоступных местах.

Необходимо относительно надёжное, проверенное и бюджетное решение, с поправкой на меньший срок службы по отношению к рентгенаппаратам постоянного тока.

Предполагается контролировать объекты с радиационной толщиной, не предусматривающей проведения частых длительных экспозиций. При использовании чувствительной рентгеновской плёнки и усиливающих экранов время экспозиции можно сократить.

Требования к чувствительности контроля таковы, что позволяют выполнять его импульсными рентгеновскими аппаратами в соответствии с нормативной документацией.

Импульсными рентгеновскими аппаратами Арина-9 контролируют кольцевые сварные стыковые соединения трубопроводов в нефтегазовой отрасли, сварные соединения прочих металлоконструкций, выполненных сваркой плавлением. При использовании рентгенозащитных средств можно проводить контроль в стационарных условиях.

Рентгеновский аппарат Арина-9 может использоваться в кроулере СИРЕНА-5, который представляет собой самоходную тележку для автоматизированного контроля кольцевых стыков трубопроводов на этапе строительства.

Принцип действия

Принцип действия рентгеновского импульсного наносекундного автономного аппарата Арина-9 основан на явлении генерации вспышки рентгеновского излучения в момент взрывной электронной эмиссии в вакуумной рентгеновской трубке с холодным катодом. Интересно, что схема питания трубки повторяет собой один из вариантов схемы трансформатора Тесла.

В цепи вторичной катушки высоковольтного трансформатора находятся разрядник обостряющий импульс и двухэлектродная вакуумная трубка. Питающий первичную обмотку импульс поступает от накопительных конденсаторов через другой разрядник — газовый коммутатор. Накопительные конденсаторы заряжаются от источника первичного напряжения, расположенного в пульте управления.

Схема подключения

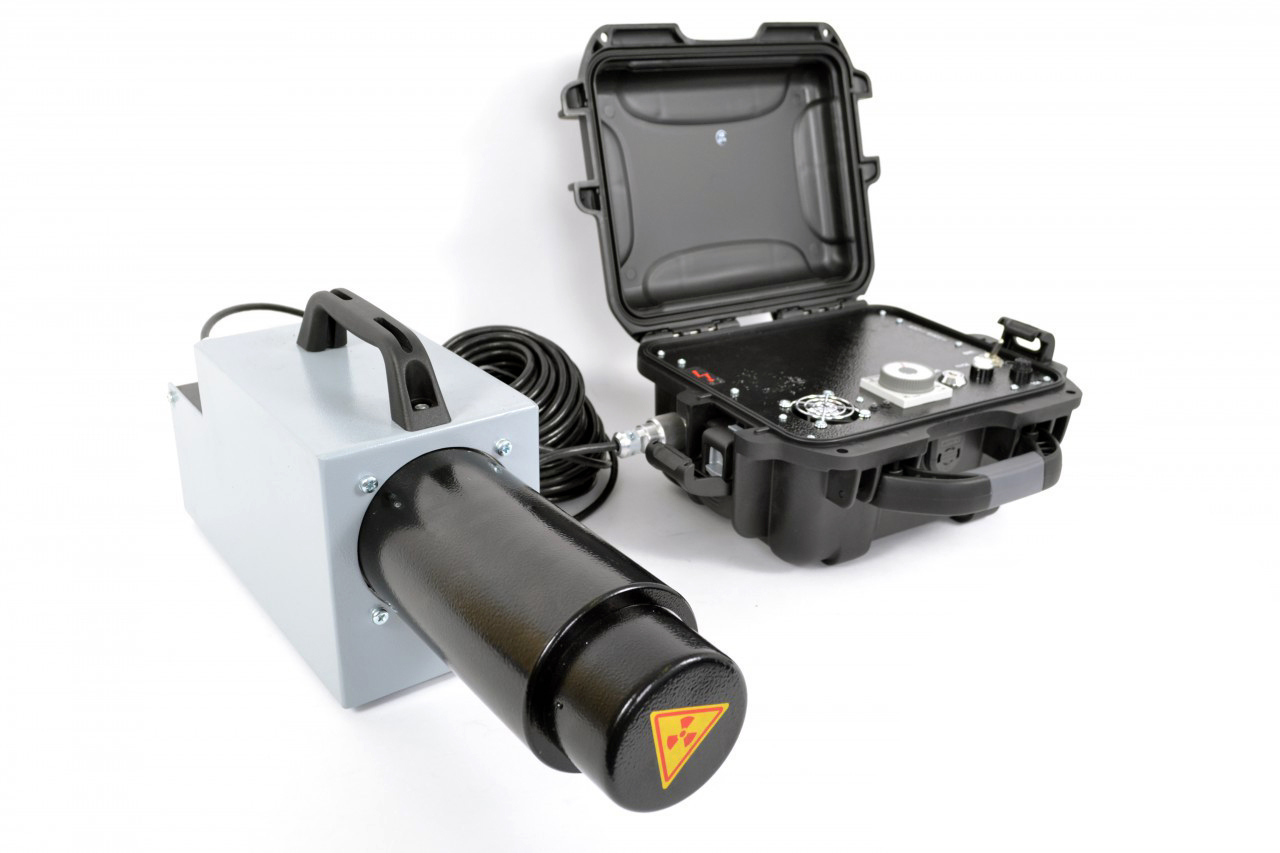

Комплект оборудования состоит из импульсного рентгеновского генератора Арина-9 и пульта управления. Устройства соединяются высоковольтным кабелем. До начала экспонирования пульт выносится от излучателя на безопасное расстояние и подключается к источнику питания. Для питания можно использовать сеть переменного тока 220 В, аккумуляторный источник или бензиновый генератор.

Органы управления аппаратом — таймер экспозиции, ключ безопасности и кнопка «ПУСК» располагаются на лицевой панели пульта.

Технические характеристики

Комплект поставки

Блок рентгеновский

Пульт управления

Кабель соединительный 20 м

Кабель сетевой 220В

Кабель аккумуляторный 24В

Комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП

Комплект эксплуатационных документов
